Linux内核分析——进程和程序

原创作品转载请注明出处 + https://github.com/mengning/linuxkernel/

一、进程描述符

Linux 的进程描述符在 linux/include/linux/sched.h 文件中定义的名为 task_struct 的结构体（以 linux-5.0.1 内核为例，以下相同）。该结构体内容庞大繁杂，包含了一系列和进程运行相关的内容。

  1. 部分描述进程的底层信息

     #ifdef CONFIG_THREAD_INFO_IN_TASK
     struct thread_info		thread_info;
 #endif

  2. 指向内存部分的指针

     void *stack;         // 内核栈指针
 struct mm_struct *mm, *active_mm; // 指向进程地址空间
 unsigned int ptrace; // 系统调用相关

  3. 进程本身信息

     /* -1 unrunnable, 0 runnable, >0 stopped: 进程状态 **/
 volatile long state;
 unsigned int flags;  // 进程状态标志
 /** 进程退出 */
 int exit_state; int exit_code; int exit_signal;
 /** 进程标识号 */
 pid_t pid; pid_t tgid;
 struct pid *thread_pid;
 struct hlist_node pid_links[PIDTYPE_MAX];

 /** 用于通知LSM是否被do_execve()函数所调用 */
 unsigned in_execve:1;

 /** 在执行do_fork()时，如果给定特别标志，则vfork_done会指向一个特殊地址*/
 struct completion *vfork_done;
 /* CLONE_CHILD_SETTID: */
 int __user *set_child_tid;
 /* CLONE_CHILD_CLEARTID: */
 int __user *clear_child_tid;

  4. 进程调度

     /* 进程调度优先级 **/
 int prio, static_prio, normal_prio;
 unsigned int rt_priority; // 实时进程的优先级
 const struct sched_class *sched_class; // 进程调度类
 struct sched_entity se; // 普通进程调度实体
 struct sched_rt_entity rt; // 实时进程调度实体
 unsigned int policy;      // 调度策略

  5. 进程链表

     struct list_head tasks, children, sibling;
 struct task_struct *group_leader;

  6. 文件系统

     /* Filesystem information: */
 struct fs_struct *fs;
 /* Open file information: */
 struct files_struct *files;

  7. 中断

     #ifdef CONFIG_TRACE_IRQFLAGS
     unsigned int irq_events;
     unsigned long hardirq_enable_ip;
     unsigned long hardirq_disable_ip;
     unsigned int hardirq_enable_event;
     unsigned int hardirq_disable_event;
     int hardirqs_enabled;
     int hardirq_context;
     unsigned long softirq_disable_ip;
     unsigned long softirq_enable_ip;
     unsigned int softirq_disable_event;
     unsigned int softirq_enable_event;
     int softirqs_enabled;
     int softirq_context;
 #endif

其他的还包括对进程通信，内存管理，死锁检测和设备管理等相关部分。可看到进程是操作系统基本组成部分，是资源分配、调度，设备管理的基本单位，在操作系统运行中发挥重要的作用。

二、fork 调用

1. do_fork

该函数位于 linux/kernel/fork.c 中，是 fork 系统调用进行进程创建的关键函数。函数声明如下所示：

long _do_fork(unsigned long clone_flags,unsigned long stack_start,unsigned long stack_size,int __user *parent_tidptr,int __user *child_tidptr,unsigned long tls)

2. gdb 跟踪 fork

  1. 利用 menu os 在 test.c 文件中添加使用 fork 系统调用的函数；

     int testFork(int argc, char *argv[]){
     pid_t fpid;
     int count=0;
     fpid=fork();
     if (fpid < 0)
         printf("error in fork!");
     else if (fpid == 0) {
         printf("i am the child process, my process id is %d\n",getpid());
         count++;
     }
     else {
         printf("i am the parent process, my process id is %d\n",getpid());
         count++;
     }
     printf("result: %d\n",count);
     return 0;
 }

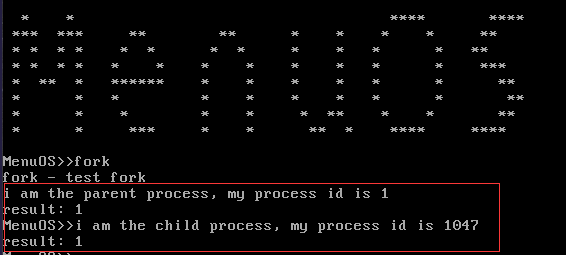

  2. 在 menu 目录下使用 make rootfs 生成文件系统， 然后使用qemu、重新挂载内核，文件系统；

     sudo ../bin/qemu-system-x86_64 -kernel linux-5.0.1/arch/x86_64/boot/bzImage -initrd rootfs.img -s -S -append nokaslr

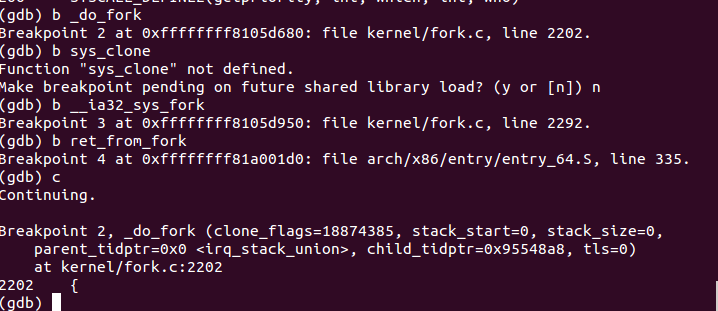

  1. 新建一个 shell 窗口，用 gdb 调试该 fork 调用；用以下命令在可能运行的函数处添加断点，跟踪fork执行过程；

     b __ia32_sys_fork
 b _do_fork
 b sys_clone
 b ret_from_fork
 b copy_process

  1. 以下为fork的调用过程：

    • 首先在 linux-5.0.1/arch/x86/entry/entry_64.S 中的 ENTRY(interrupt_entry) 处发生中断调用，将 ss , sp , eflags, cs , ip , arigin_ax, return_address 等寄存器的值保存在栈中，从用户态进入到内核态，进行系统调用，之后回到用户态，寄存器出栈，返回值；

    • 进入 linux-5.0.1/arch/x86/entry/entry_compat_64.S 中的 ENTRY(entry_SYSCALL_compat) ，将一些寄存器值入栈，然后调用系统调用处理函数，执行完后，寄存器出栈返回；

    • 进入 linux-5.0.1/arch/x86/entry/common.c 中do_fast_syscall_32 处理函数，执行一些准备工作后，进入do_syscall_32_irqs_on(regs) ，根据系统调用号，查找到 fork 调用，执行对应的调用函数；

    • 在 linux-5.0.1/kernel/fork.c 中执行fork，最终执行 do_fork;

    • do_fork 中调用 copy_process 对子进程进行分配内存，并执行；

    • 在 copy_process 中：

             // 复制父进程进程描述符内容，并返回进程描述符
       struct task_struct *p;
       p = dup_task_struct(current, node);
       // 对子进程栈进行初始化
       retval = copy_thread_tls(clone_flags, stack_start, stack_size, p, tls);

    • 在 linux-5.0.1/arch/x86/kernel/process_64.c 中 copy_thread_tls ：

             // 该句将返回地址置为 ret_from_fork , 因此子进程是从ret_from_fork 开始执行
       frame->ret_addr = (unsigned long) ret_from_fork;
       // 初始化相关寄存器
       frame->bx = 0;
       *childregs = *current_pt_regs();
       childregs->ax = 0;  // 导致 fork 函数返回 0

    • linux-5.0.1/arch/x86/kernel/entry_64.S 中的 ret_from_fork

             ENTRY(ret_from_fork)
           UNWIND_HINT_EMPTY
           movq %rax, %rdi
           call schedule_tail /* rdi: 'prev' task parameter */
           testq %rbx, %rbx /* from kernel_thread? */
           jnz 1f /* kernel threads are uncommon */
         2:
           UNWIND_HINT_REGS
           movq %rsp, %rdi
           call syscall_return_slowpath /* returns with IRQs disabled */
           TRACE_IRQS_ON /* user mode is traced as IRQS on */
           jmp swapgs_restore_regs_and_return_to_usermode
         1:
           /* kernel thread */
           UNWIND_HINT_EMPTY
           movq	%r12, %rdi
           CALL_NOSPEC %rbx
           movq	$0, RAX(%rsp)
           jmp	2b
       END(ret_from_fork)

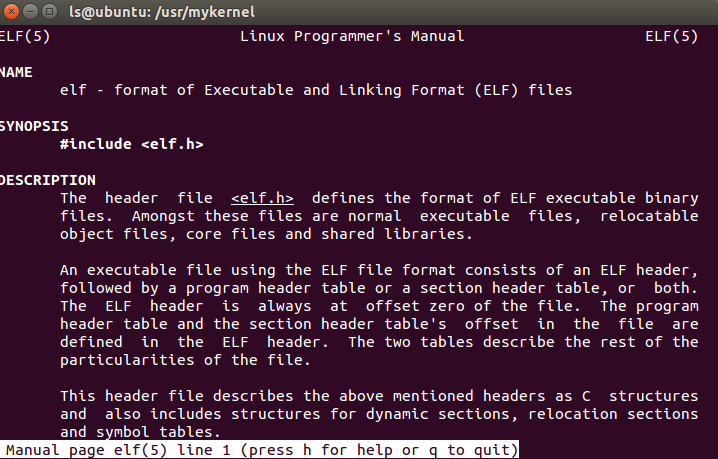

三、编译链接的过程和ELF可执行文件格式

1. 概念

2. exec 调用


四、进程调度

1. 进程调度的时机

2. 跟踪 schedule()

五、总结

  1. 进程是操作系统中的基本运行单位，是操作系统体现其功能的载体，因此为了体现进程功能的繁多，进程描述符包含了非常详实的内容，涵盖了进程生命周期的各个方面；
  2. 操作系统创建新的进程通过执行 fork 调用，分配相应的内存区域，复制父进程的内容，并加入到操作系统进程的执行队列，等待操作系统执行进程调度，从而开始运行新的进程；
  3. 可执行程序可被其它程序通过 execve 系统调用运行，从文件系统中发现相应文件，对其进行解析，根据内容创建新的就绪进程，从而调用该程序；
  4. 操作系统的进程调度是一个复杂的过程，在发生中断、系统调用、或是内核线程主动调用对应函数时发生。这个过程要交换进程的线性区、进程栈内容、相应寄存器内容。
